製品概要

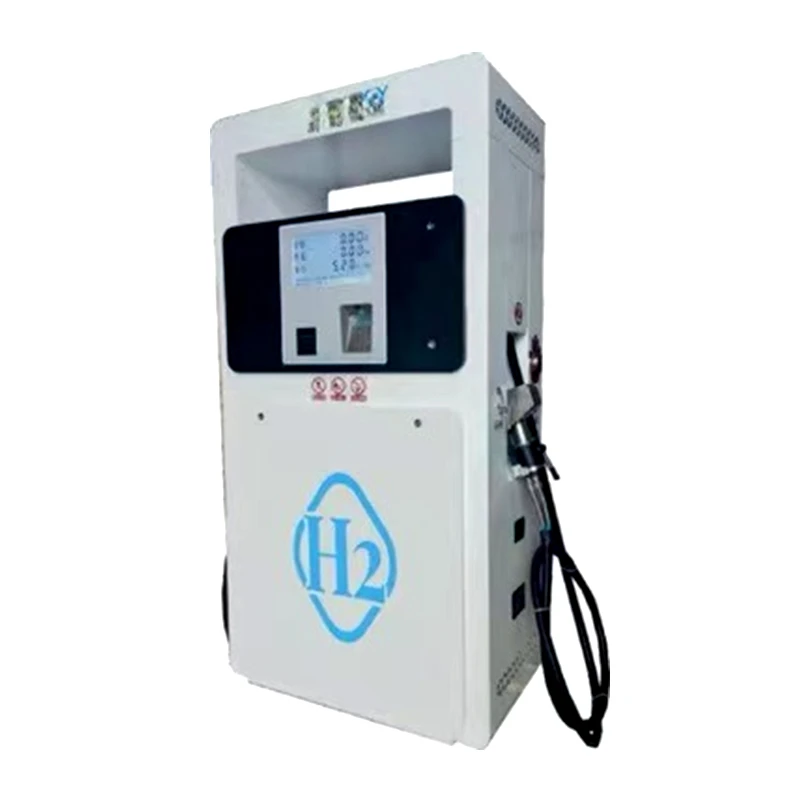

水素ディスペンサーは、商業用および小売用の水素給油ステーション（HRS）用に設計された高圧給油ターミナルです。{0}燃料電池電気自動車 (FCEV) 向けに正確かつ安全かつ標準化された水素ガス供給を実現するように設計されており、ステーションの保管場所と車両のタンクの間のギャップを埋めます。
すべてのユニットは、ISO 19880-1 を含む世界的な水素安全原則に厳密に従って設計されており、継続的で高スループットなステーション動作中のプレミアム圧力調整、積極的な漏れ防止、および安定した質量流量測定を保証します。
パラメータデータ
|
パラメータ |
35MPa H2ディスペンサー |
70MPa H2ディスペンサー |
|
作動媒体 |
H2 |
|
|
最大流量 |
7.2 kg/分以下 (ヘビーデューティ カスタム オプション) |
|
|
最大許容誤差 |
±1.5% |
|
|
最大再現性誤差 |
±1.0% |
|
|
定格使用圧力 |
35MPa |
70MPa |
|
最高使用圧力 |
43.75MPa |
87.5MPa |
|
設計圧力 |
48.3MPa |
96.25MPa |
|
入力電圧 |
±10% |
|
|
周囲温度範囲 |
-40 度から +55 度まで |
|
|
周囲湿度範囲 |
20%-95% |
|
|
周囲の大気圧 |
80 - 110 kPa |
|
|
防爆グレード- |
Ex deib mb IIC T4 Gb |
|
|
測定単位 |
質量(kg)、総コスト、単価(通貨設定可能) |
|
|
単一の塗布範囲 |
0 - 9999.99kg |
|
|
累積積算範囲 |
0 - 9,999,999.99 kg |
|
|
プリセット定量範囲 |
0 - 9999.99 kg / 設定可能な通貨量 |
|
|
単価設定範囲 |
0.01 - 999.99 (通貨/kg) |
|
主な技術的利点
二重圧力構成（35/70 MPa）が用意されており、商用大型トラックと乗用車の両方に 1 つのプラットフォームでサービスを提供できます。{0}
コリオリ質量流量計を採用し、商業請求用の OIML R139 規格内の測定精度を維持します。
20% LEL の水素濃度でアラームをトリガーし、40% LEL の水素濃度で緊急シャットダウンをトリガーする自動安全ロジックを統合します。
世界的に認知されている TUV/UL{0} 認定のコア コンポーネント（バルブ、ノズル、ブレークアウェイ）を利用して、ローカル ステーション-レベルの規制承認を促進および加速します。
Modbus TCP/IP および CAN バス プロトコルをサポートし、既存のステーション PLC および支払いネットワークにシームレスに統合します。
シームレスな冷却システム（チラー）統合用に設計された専用の制御インターフェースを備え、安全な T40（-40 度）予冷水素の供給をサポートします。
利用可能な構成とオプション
エンクロージャのタイプ
304/316 ステンレス鋼または屋外防食工業用コーティングを施した亜鉛メッキ鋼-。
01
ホースの構成
シングルホースまたはデュアルホース-の同時吐出。
02
ユーザーインターフェース
高輝度、アンチグレアの工業用タッチスクリーン ディスプレイ。-昼光下でも優れた視認性を備えています。{1}
03
決済システム
ローカライズされた POS、クレジット カード リーダー、または RFID フリート システム用のオプションの準備スロット。
04
ブランディング
カスタム OEM カラーウェイや企業のシルク スクリーン ロゴの配置も可能です。{0}
05
実証済みのアプリケーションシナリオ
Haike Energy の水素ディスペンサーは、さまざまなグローバル アプリケーションに導入され、現場で実証済みのインフラストラクチャ ソリューションです。{0}
商業物流ハブ
-大型燃料電池トラックや交通バス車両向けにカスタマイズされた高速充填 35MPa ディスペンサー。-
都市部の小売ステーション
公共{0}}に面した-二重圧力（35/70 MPa）ステーションで、乗用車と小型商用車（LCV）にサービスを提供します。
産業用マイクログリッド
カスタム統合ディスペンス システムは、オンサイトのグリーン水素電解プラントに直接リンクされています。{0}
品質管理と工場受け入れテスト
当社の製造施設は、ISO 9001:2015 品質管理システムに厳密に基づいて運営されています。すべてのディスペンサーは発送前に厳格な検証を受けます。
静水圧および空気圧試験:圧力は最大使用圧力の 1.25 倍から 1.5 倍でテスト済み。
100% ヘリウムリークテスト:高感度ヘリウム質量分析計による-テストにより、筐体を密閉する前にすべてのマイクロジョイントで漏れがないことが保証されます。{{1}{2}}
ドキュメントパック:完全な材料試験レポート (EN 10204 3.1 への MTR)、溶接ログ (軌道 TIG)、および校正証明書が付属しています。
発注とグローバル物流
リードタイム
標準構成は 8 ～ 12 週間以内に出荷されます。カスタム OEM/ステーション ブランド化が可能です。
保証
すべての非摩耗コンポーネントに対する 12- か月の包括的な保証。ご要望に応じて、延長保証およびサービス レベル アグリーメント (SLA) をご利用いただけます。
サポート
コミッショニングとステーション統合のための 24 時間 365 日のリモート エンジニアリング サポート。
よくある質問
Q: 地域の電力網と防爆コンプライアンスに関してどのような認証を取得していますか?{0}}
A: すべての重要な内部コンポーネントは、個別の ATEX、IECEx、または UL 認定を取得しています。 -内閣に完全に準拠するために、Haike Energy は、現地の認証機関（TÜV、SGS、Intertek など）が現場で CE またはフィールド認証を実施できるよう、包括的な文書、認証パック、エンジニアリング サポートを提供しています。-
Q: ディスペンサーはさまざまな車両ブランドとのプロトコル ハンドシェイクをどのように処理しますか?
A: SAE J2601 および SAE J2601-2 に準拠したユニバーサル赤外線 (IR) レシーバーを備えています。車両のタンク データ (車両 OEM に関係なく) と自動的に同期し、圧力上昇率 (APR) を安全に最適化します。
Q: ディスペンサーはサードパーティの POS またはフリート管理システムと接続できますか?{0}}
A: はい。内蔵コントローラは、標準の IFSF プロトコル、Modbus TCP/IP、CAN バスをサポートしており、グローバルな小売決済ネットワーク、RFID フリート システム、ステーション マスター PLC への直接統合が可能です。
Q: メンテナンスの間隔と主な摩耗部品は何ですか?
A: 20,000 サイクルごとに大規模なオーバーホールを推奨します。主な摩耗項目は、ノズル O リング、分離シール、フィルター エレメントです。{3}} 2 年間の推奨スペアパーツ キットをユニットに同梱して発送できます。
